VTYS Varlık-İlişki Modeli Örneği

• Bankalar, şubeleri, müşterileri, hesapları içeren varlıklar var.
• Bankalar özel bir koda, ad ve adrese sahip.
• Şubelerin, şube kodu ve adresleri var. Şubeler kredi verirler, her bir kredi hesabının bir numarası ve miktarı var. Şubelerde de hesap açılabilir.
• Her hesabın bir numarası ve bakiyesi var.
• Her müşterinin bir numarası, adı ve adresi var. Müşteriler birden fazla hesaba sahip olabilirler, birden fazla kredi alabilirler.

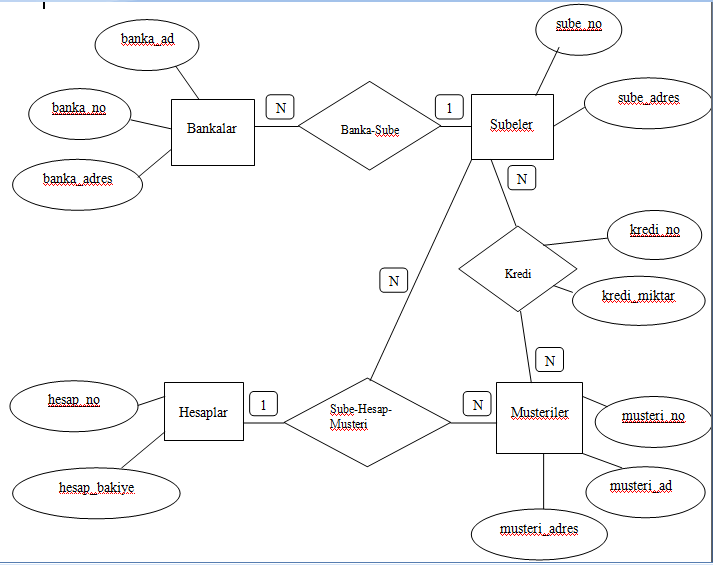

Varlık-İlişki diyagramını çizin. İlişkilerde çoklukları ve varlıklarda anahtarı mutlaka belirtin
